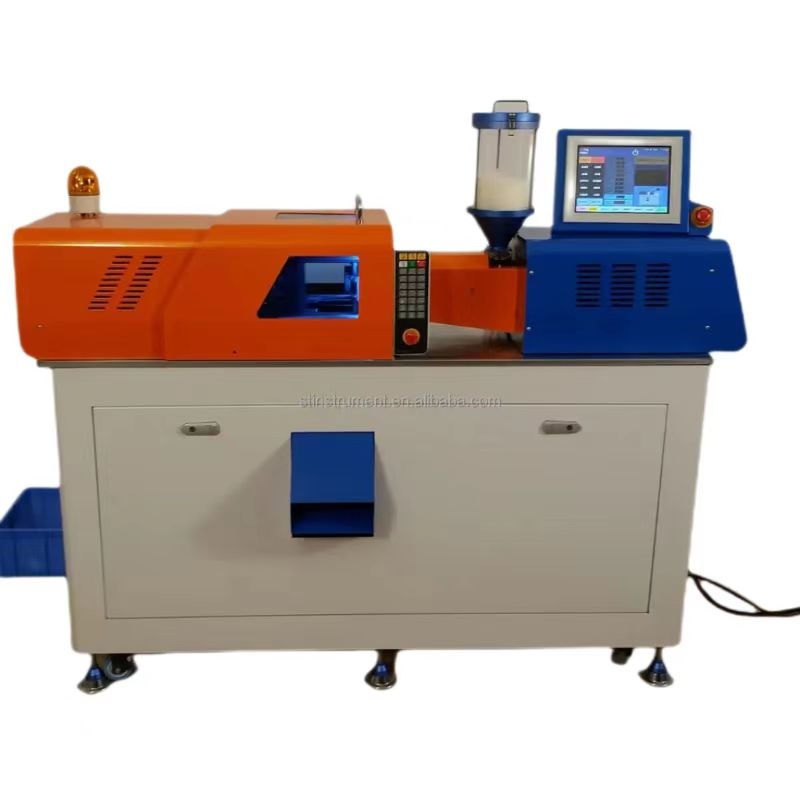

8.5吨高精密高速微型注塑机
- 型号:2023620224949
项目 |
8.5T8.5吨高精密高速微型注塑机 |
锁模单元 |
1、最大锁模力8.5T,开模行程≥105mm; |
|
2、容模尺寸为≥180×180mm; |
|
3、开模位移重复精度≤0.002mm; |
|
4、锁模部分润滑设置自动润滑系统; |
|
5、预留模具监控接口; |
|
6、标准配置前后模板隔热板; |
|
7、标准配置2路分别控制吹气功能; |
|
8、预留前后模具电加热及测温接口各一组; |
|
9、最小模厚150mm,最大模厚≥200mm; |
|
10、顶出高度≥42mm重复精度≤0.01mm; |
|
11、顶杆在顶针板上的固定方式为直推方式; |
|
12、顶出速度压力可在触摸屏上控制≤200mm/s |
|
13、四段锁模速度设定。 |
注射单元 |
1、射出率400 mm/s; |
|
2、射出重量重复精度≤±0.1‰,射胶位置精度≤0.1mm; |
|
3、最大注射压力1780kg,注射速度、压力四段设置; |
|
4、背压采用伺服电机控制,4段设置; |
|
5、螺杆直径为16mm,理论最大注射重量12cm3; |
|
6、料筒、螺杆材质和表面处理能满足PS、ABS、PC、TPU、TPE等各种原料的塑化,可以满足做高光产品需求,料筒、螺杆要能够更换,便于带玻纤材料注塑; |
|
7、料筒及射嘴加热要求采用节能方案,温度范围RT-400℃,温度控制偏差≤±1℃(在加料状态背压为10kgf/cm2情况下), 发热圈采用热流道专用发热圈,并配置保温壳及外置保护罩; |
|
8、射嘴后退,射嘴前端离开定模板外端面距离≥100mm(不能影响拆装螺杆)。 |
中子装置 |
1、动定模板各设2组抽芯信号供应; |
|
2、抽芯过程的动作可以灵活选择; |
控制系统及 信号通讯 |
1、彩色屏幕,屏幕页面可配置,系统语言包括英文和中文。 |
|
2、机器所有动力均由安川电机提供,同时在显示屏可对动作进行速度、压力、位置及时间设定; |
|
3、可设置顶针二次顶出,吹气功能,抽芯编程; |
|
4、顶出及顶退位置可随意设定; |
|
5、温控传感器采用OMEGA; |
|
6、控制系统配备USB接口; |
|
7、料筒电热热电偶采用K型热电偶; |
|
8、伺服控制器进出线端设置滤波器,控制电磁干扰现象; |
|
9、采用PID温控方式,电热电路采用固态继电器。 |
伺服系统 |
1、伺服电机闭环控制,压力和速度可调; |
|
2、动作均在显示屏直接显示; |
|
3、下料口工作温度50-70℃,温过高时自动报警; |
|
4、系统压力、注射压力、背压及锁模高压等设置可从屏幕直接监控。 |
其它 |
1、配注塑机安装脚垫和垫铁(每个脚1块,A3结构钢,300X300X20mm,刷绿漆)说明书一式三份,手动锁模夹具1套; |
|
2、配置标准料桶座; |
|
3、触摸屏配有保护膜; |
|
4、注塑机警示标识需中英文及图标对照; |
|
5、整机运行噪音符合注射成型机最新国家标准; |
|
6、前后模配备有电热及测温接口,可在显示屏上进行控制; |
|
7、机器总功率3.5KW; |
|
8、电源AC220 50/60HZ; |
